    产品详细介绍

    功能和用途


    ·与胜博发游戏sbf223控制器中的手动控制单元相连接,能分别提供一组开启和关闭触点,同时提供接收相应反馈状态的端子。
    ·能够实现对胜博发官网123泵、喷淋泵、排烟风机、送风机等外部设备的启动、停止控制,并将设备的动作状态反馈给胜博发游戏sbf223控制器。
    ·能够监视模块外部连接线的通断状态。

    ·能够监视外部设备控制电路电源的供电状态。

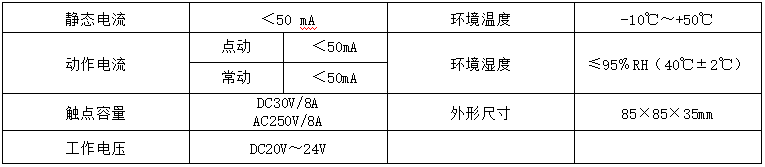

    技术指标




    特点


    ·非编码型,不占回路单元的编址点。
    ·占用胜博发游戏sbf223控制器中的手动控制单元的一路控制输出。
    ·可直接安装在工程预埋的86系列的安装盒上,也可采用明装方式,安装在模块明装盒上。
    ·可通过内置的1号和2号拔码开关,将开启和关闭触点设置成点动或常动方式。

    ·具有开启、关闭和反馈的状态指示。

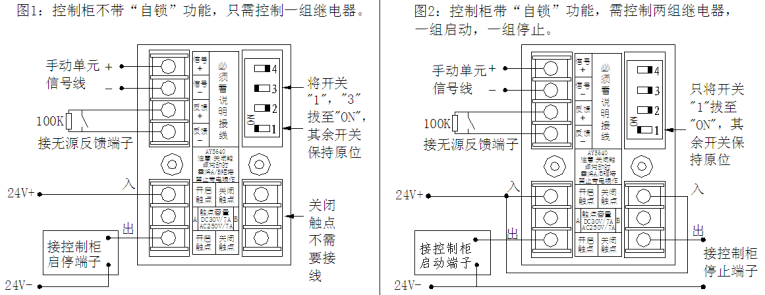

    接线示意图


    ·控制DC24V或AC220V,以下两图为控制DC24V的接线图,控制AC220V原理同DC24V



    模块拨码开关的设置


    ·1号拨码开关置于“ON”的位置,开启触点为常动状态,否则开启触点为点动状态。
    ·2号拨码开关置于“ON”的位置,关闭触点为常动状态,否则关闭触点为点动状态。(注:该功能是在关闭触点被使用的情况下进行,且当关闭触点为常动输出时,A、B点短接。)

    ·当关闭触点不用时,必须将3号拨码开关设置于“ON”的位置。


    安装方式


    ·将引线为黑色的100K终端电阻接在外部受控设备无源触点的两端。
    ·其余的安装方式同AY5620型输入模块。
    布线要求 ·手动控制单元输出线宜采用≥1.5mm2的多芯铜导线。

    ·模块接线端子1、2两端的电压不能低于20V。


    注意事项


    ·模块开启、公共、关闭端子必须与外部受控设备构成直流24V或交流220V的回路,否则模块将报断路故障。
    ·与手动控制单元的输出线连接为有极性连接,正负线必须与相对应的端子相连接,否则开启与关闭触点将相互对调。
    ·终端电阻必须按要求进行连接,否则模块将不能监视外部连接线的通断状态,并且会报断路故障。
    ·在模块端子1、2两端电压低于20V、模块的输出状态与现场设备状态不一致,均能报出故障,此功能用于监视外部设备是否能真正动作且动作状态相同。
    ·在实际应用中,应充分考虑到模块所提供的触点的容量和点动、常动的控制方式。
